Какие уплотнения использовать с 316/SMO?

EPDM — для воды/ГВС, FKM (Viton) — при повышенных температурах и химической нагрузке.

Как проверить корректность выбора материала?

Отсутствие роста Δp, следов коррозии и стабильные параметры при нормативном анализе воды.

Важна ли толщина пластин?

Да. Толще — прочнее, но больше сопротивление. Выбирают по давлению/гидравлике.

Допустимо ли смешивать разные стали в одном пакете?

Нет. Пакет должен быть из одинаковых пластин, иначе нарушится работа и ресурс.

Главная
Статьи
Теплообменники из нержавеющей стали

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберем. Пиши...

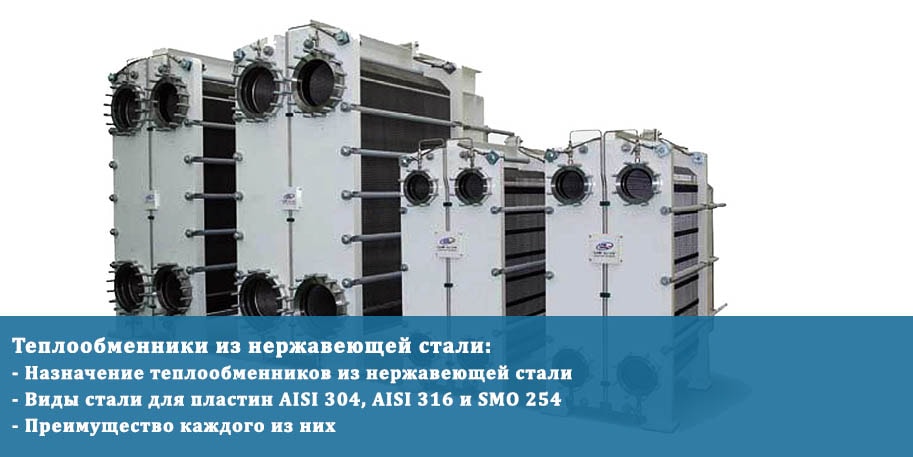

Теплообменник из нержавеющей стали

Q: Чем 316 лучше 304 для ГВС?

316 содержит молибден и лучше сопротивляется хлоридам/органическим кислотам, поэтому служит дольше в условиях реальной воды.

Q: Что делать при шок-хлорировании?

Выводить ПТО в байпас или соблюдать регламент концентраций/температур, чтобы не повредить пластины/уплотнения.

Q: Как продлить ресурс нержавейки?

Контроль pH и хлоридов, фильтрация, исключение застойных зон, плановые CIP-промывки и дренаж на простоях.

Q: Кто подберёт материал под мою среду?

Передайте анализ воды/среды и режимы — мы подберём сталь, уплотнения и исполнение, подготовим КП.

Коротко: AISI 304 — базовая нержавейка для воды/пищевых сред, AISI 316 — стойкая к хлоридам и кислотам, SMO 254 — для максимально агрессивных сред и морской воды. Ниже — сравнение, области применения, подбор по среде и таблицы.

Подберём теплообменник из нужной нержавейки

Рассчитаем площадь/гидравлику, проверим совместимость материалов (пластины/пайка/уплотнения), подготовим КП и схему.

Позвонить 8 (804) 333-71-04 Получить смету Рассчитать теплообменник Пластины и уплотнения

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Почему нержавейка в теплообменниках
Сравнение марок: 304 vs 316 vs SMO 254
Подбор материалов по среде
Области применения
AISI 304: свойства и кейсы
AISI 316: свойства и кейсы
SMO 254: свойства и кейсы
Конструкция, уплотнения и исполнения
Таблицы: рекомендации и практические примеры
FAQ (10)

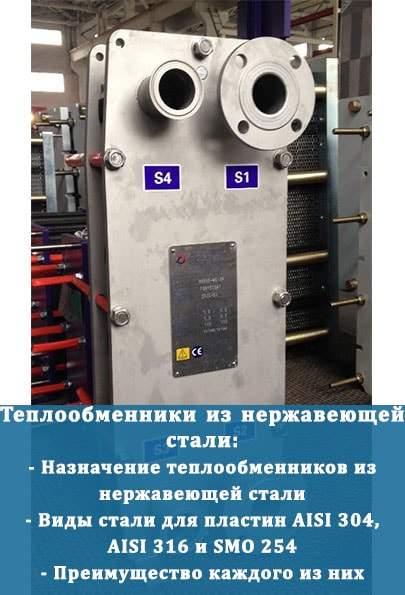

Теплообменник из нержавеющей стали mobile

Почему нержавейка в теплообменниках

Нержавеющая сталь сочетает высокую коррозионную стойкость, механическую прочность и технологичность. Изменяя легирование (Cr, Ni, Mo и др.), получают нужную устойчивость к хлоридам, кислотам, высоким температурам — без ущерба теплопередаче.

Вывод: правильно подобранная марка стали + верные уплотнения = ресурс аппарата и безопасность процесса. Ошибка в материале быстро приводит к питтингу и внеплановым остановам.

Сравнение марок: 304 vs 316 vs SMO 254

Марка	Ключевые элементы	Устойчивость	Температура (ориентир)	Где применять	Лайфхак
AISI 304	Cr-Ni	Бытовые и пищевые среды, слабые кислоты	до ~300 °C	ЖКХ, молочка, фарма, текстиль	Следите за хлоридами — риск питтинга
AISI 316	Cr-Ni-Mo (+Ti)	Хлориды, уксусная к-та, щёлочи	до ~450 °C	Пищевая, химия, ГВС, бассейны (пресная)	Mo повышает стойкость к точечной коррозии
SMO 254	Высоколег.: Cr-Ni-Mo+Cu+N	Сильные хлориды, морская/солёная вода	до ~450 °C	Нефтегаз, морские, хим. агрессивные среды	Для соли/морской воды предпочтителен титан/SMO

Подбор материалов по среде

Пресная вода/ГВС: 304 допустима, 316 предпочтительна при хлоридах >50–100 мг/л.
Хлорированная вода/бассейны: 316 минимум, при соли — титан или SMO 254.
Кислоты/щёлочи: 316 для органических/уксусной; для сильных — согласование по диаграммам стойкости.
Морская/солёная вода: SMO 254 или титан; исключить медную пайку на этой стороне.

Быстрая проверка: если pH 7,2–7,6 и свободный хлор в норме — 316 служит долго; при соли/высоком хлоре — переходите на SMO 254/титан и уплотнения FKM.

Области применения

ЖКХ/ИТП: ПТО 316L для отопления/ГВС, EPDM уплотнения.
Пищевая: 304/316 под CIP, гигиенические требования.
Химия/металлургия: 316/SMO 254 для агрессивных сред, полусварные исполнения.
Спец-сценарии: бассейны, морская вода, солнечный гликоль, геотермальные контуры.

AISI 304: свойства и кейсы

Бюджетная марка с хорошей технологичностью. Устойчива к низким температурам и части неорганических кислот. Чувствительна к хлоридам (питтинг).

Кейс ЖКХ: ПТО 304 в узле отопления с умягчённой водой и pH-контролем — стабильная работа 6+ лет без питтинга.

AISI 316: свойства и кейсы

Добавка Mo повышает стойкость к хлоридам и органическим кислотам (уксусная). Универсальный выбор для ГВС, пищевой и химической отрасли, пресных бассейнов.

Кейс ГВС: ПТО 316L, EPDM — стабильные 60–65 °C, без коррозии при свободном хлоре в норме и регулярной CIP-промывке.

SMO 254: свойства и кейсы

Высоколегированный аустенитный сплав с повышенной стойкостью к точечной/щелевой коррозии и коррозионному растрескиванию в хлоридах. Для морской, солёной воды и агрессивных химикатов.

Кейс «морская вода»: Полусварной ПТО SMO 254/титан — 24/7 охлаждение конденсата без протечек и питтинга.

Конструкция, уплотнения и исполнения

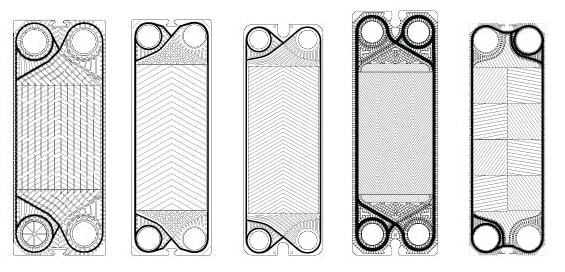

Разборные ПТО: пластины 304/316/SMO, уплотнения EPDM/NBR/FKM; сервисопригодны.
Паяные ПТО: компактны; используйте никелевую пайку для агрессивных сред, медь — только для неагрессивной воды (без хлора/солей).
Полусварные ПТО: сварной контур под «агрессивную» среду, разборный — под чистую; хороши для химии/морской воды.

Таблицы: рекомендации и практические примеры

Среда/условие	Пластины	Паяный/сварной узел	Уплотнения	Диапазон/настройка	Лайфхак
Пресная вода (ГВС)	316L (допустимо 304)	Никель/медь (без хлора)	EPDM	60–70 °C, pH 7,2–7,6	Ставьте фильтр 80–100 мкм
Хлорированная вода	316L/SMO 254	Без медной пайки	EPDM/FKM	Контроль свободного хлора	Журнал «паспорт чистоты» по Δp
Солевая/морская	SMO 254 или титан	Никель/сварной	FKM	ΔT мягкий, без термошоков	Катодная защита/дренаж
Органические кислоты	316L	Никель	FKM	Темп. до 120–150 °C	Проверяйте совместимость CIP

Отрасль	Задача	Решение	Примечание	Пример из практики
ЖКХ	ИТП: отопление/ГВС	Разборный ПТО 316L + EPDM	Запас площади 10–15%	Дом 17 эт.: стабильные 60–65 °C
Пищевая	Пастеризация/охлаждение	ПТО 316L, санитарные требования	CIP-стойкие уплотнения	Молокозавод: равномерный нагрев
Химия	Кислотные среды	Полусварной 316/SMO 254	Разделение контуров	Рекуперация тепла из стоков
Море/пулы	Нагрев солёной воды	SMO 254/титан, FKM	Исключить медь	SPA: без питтинга 3 сезона
