Применение и конструкция двухконтурных теплообменников

Двухконтурный пластинчатый теплообменник одновременно обслуживает отопление (первичный контур) и ГВС (вторичный), экономя место и бюджет. Ниже — как он устроен, чем отличается от битермического, какие данные нужны для подбора и на что смотреть при эксплуатации.

Подберём двухконтурный теплообменник под ваши параметры

Пришлите расход, температуры и допустимые потери давления — рассчитаем 2–3 варианта и срок поставки.

Позвонить 8 (804) 333-71-04 Получить смету Заказать расчёт Пластины и уплотнения

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ 15–60 минут.

Содержание:

Что такое двухконтурный теплообменник
Принцип работы: отопление + ГВС
Устройство пластинчатого аппарата
Пластинчатый vs битермический
Как подобрать: данные и мини-расчёт
Области применения и сценарии
Сводные таблицы параметров
Эксплуатация: лайфхаки и сервис
FAQ

Что такое двухконтурный теплообменник

Двухконтурный пластинчатый теплообменник — модуль, в котором один контур (первичный) работает на отопление, а второй (вторичный) — на ГВС. Это позволяет компактно совмещать функции котельной/ИТП, повышая эффективность и снижая капитальные затраты.

Принцип работы: отопление + ГВС

В газовых котлах и ИТП двухконтурный блок обеспечивает нагрев помещения и приготовление горячей воды. Реализуются два подхода: раздельный пластинчатый (внешний модуль) и битермический (совмещённый теплообменник внутри котла).

Система ГВС может быть проточной (нужна высокая мощность для быстрого нагрева) или накопительной (бак/бойлер снижает требование к пиковой мощности).

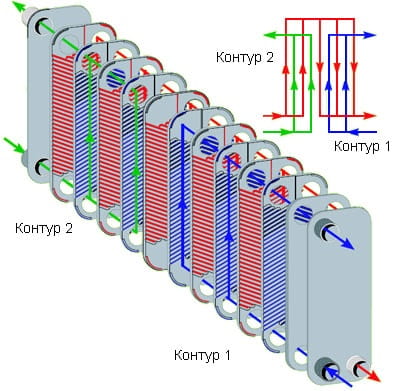

Принцип работы двухконтурного теплообменника

Практический пример (проточная ГВС): расход 0,25 л/с (0,9 м³/ч) при нагреве 10→55 °C требует порядка 42–45 кВт. Для накопительной схемы тот же средний расход покрывается меньшей установленной мощностью за счёт буфера.

Устройство пластинчатого аппарата

Статичные и подвижные прижимные плиты (рама и нажимная плита);
Пакет гофрированных пластин, формирующих каналы двух контуров;
Направляющие и стяжные шпильки;
Уплотнения (EPDM/NBR/FKM) — герметичность и развязка контуров.

Количество пластин определяет мощность и габариты. Угол гофры (жёсткая/мягкая) подбирают по целевому коэффициенту теплопередачи U и допустимой гидравлике.

Пластинчатый vs битермический

Критерий	Пластинчатый (раздельный)	Битермический (совмещённый)	Комментарий/лайфхак
Сервис	Разборка пакета, замена уплотнений	Сложнее доступ, часто замена узла	В ИТП/МКД — чаще пластинчатый для удобства
Компактность	Модуль отдельно, место в ИТП	Очень компактно в котле	Для квартир/настенных котлов — битермический
Устойчивость к загрязнению	Выше (фильтрация + CIP)	Чувствителен к накипи	Сетка 0,5–1,0 мм и магистральный фильтр
Диапазон мощностей	Широкий: от ИТП 100 кВт до МВт	Обычно бытовой диапазон	Пиковая ГВС → раздельный пластинчатый
Стоимость владения	Низкая при правильном сервисе	Дешёвый старт, но чувствительный к воде	Жёсткая вода → раздельный модуль выгоднее

Как подобрать: данные и мини-расчёт

Исходные данные

Расходы по обоим контурам (м³/ч), допустимые потери давления (бар);
График температур: вход/выход отопления и ГВС;
Качество воды (жёсткость, железо, механические примеси);
Материалы (пластины 304/316L/титан, уплотнения EPDM/NBR/FKM);
Ограничения по габаритам и присоединениям.

Формулы и микро-пример

Формула	Пояснение	Микропример
`Q = m · c · ΔT`	Тепловая нагрузка (Вт)	ГВС 0,8 м³/ч: Q ≈ (800/3600)·4,18·(55−10) ≈ 42 кВт
`A = Q / (U · ΔT_lm)`	Площадь теплообмена (м²)	При U=3500, ΔT_lm≈20 K → A ≈ 42 000/(3500·20) ≈ 0,6 м²
`ΔT_lm = (ΔT1−ΔT2)/ln(ΔT1/ΔT2)`	Логарифмический средний перепад	80/60 ↔ 10/55 → ΔT1=70, ΔT2=5 → ΔT_lm≈18–20 K

Быстрый чек-лист: закладывайте запас по площади 10–15% (до 20% при грязной воде); держите скорости 0,6–1,2 м/с в каналах; фильтрация 0,5–1,0 мм обязательно.

Области применения и сценарии

Бассейны: ГВС/подогрев чаши, стойкость к хлоридам — пластины 316L или титан, уплотнения FKM.
Тепловые насосы/чиллеры: связка контуров отопления/ГВС; возможна паяная секция на стороне хладагента и разборная — на воде.
Частные дома и МКД: компактный ИТП, модуль ГВС + отопление в одном корпусе.

Кейс ЖКХ: ИТП 1,2 МВт, пиковая ГВС 1,5 м³/ч на подъезд. Решение — разборный пластинчатый 316L/EPDM, ΔP≤0,8 бар/контур, запас 15%, байпас для CIP.

Сводные таблицы параметров

Параметр	Типовой диапазон	Рекомендация	Пример из практики	Лайфхак
Материал пластин	AISI 304/316L, титан	316L для ГВС; титан при Cl⁻/бассейны	Бассейн 80 м³ — титан	Проверяйте хлориды и pH
Уплотнения	EPDM / NBR / FKM	EPDM — вода/гликоль; NBR — масла; FKM — t°/химия	ИТП 70/40 — EPDM	Держите комплект ЗИП
Коэф. U (вода/вода)	2500–4500 Вт/м²·K	Зависит от гофры и скорости	Комплект «жёсткая гофра»	Скорости ≥0,8 м/с для самоочистки
Потери давления	0,2–1,0 бар/контур	Баланс U и ΔP	МКД — 0,3–0,6 бар	VFD-насос для точной настройки

Эксплуатация: лайфхаки и сервис

Ставьте корзинные фильтры и грязевики перед контуром ГВС — это дешевле, чем внеплановая разборка.
Плановая промывка 6–12 мес.: щёлочь → кислота → нейтрализация. Контролируйте ΔP и температуру на выходе.
Приёмка: проверьте маркировку пластин/уплотнений, крутящий момент шпилек, отсутствие «перемычек» в схеме каналов.
Для проточной ГВС — антизалип клапанов: еженедельный прогон на максимальном расходе 3–5 минут.
