Разборные пластинчатые теплообменники (РПТО): из чего состоят, как работают (одно- и многоходовые схемы), где применять, чем лучше других типов, как правильно подобрать по расходам/температурам и как обслуживать. Внутри — таблицы, формулы и 2 числовых примера.

Подберём разборный пластинчатый теплообменник под ваши режимы

Экспресс-подбор теплообменника/ЗИП от ООО «АТУ»: расчёт площади, давление, материалы пластин/уплотнений, смета и сроки.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • teplo@sn22.ru • Экспресс-подбор теплообменника/ЗИП

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое разборный пластинчатый теплообменник
Конструкция и узлы
Принцип работы: одно- и многоходовые схемы
Области применения
Преимущества РПТО
Как выбрать: ключевые параметры
Формулы и числовые примеры
Обслуживание и ремонт
FAQ ×10

Пластинчатые разборные теплообменники — Разборный ПТО можно масштабировать количеством пластин и обслуживать на месте

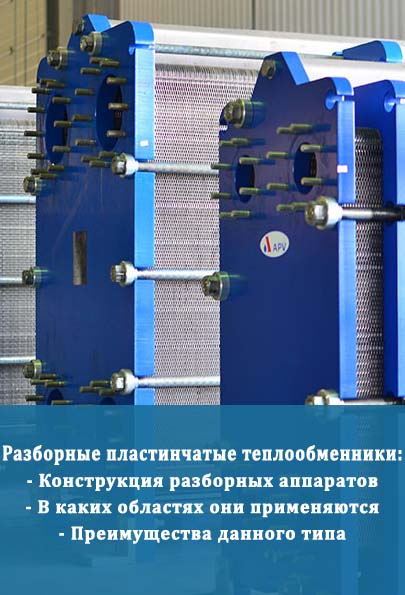

Пластинчатые разборные теплообменники mobile — Разборный ПТО можно масштабировать количеством пластин и обслуживать на месте

Что такое разборный пластинчатый теплообменник

РПТО — это аппарат с пакетом гофрированных пластин и уплотнениями между ними. Главное преимущество — разборная конструкция: её можно открыть для чистки/ремонта и добавить пластины для увеличения мощности без замены корпуса.

Конструкция и узлы

Рама: стационарная и нажимная плиты, верхняя/нижняя направляющие.
Пакет пластин: нержавеющая (часто кислотостойкая) сталь; крайние пластины — нерабочие.
Уплотнения: EPDM/NBR/Viton — под температуру, химию и санитарные требования.
Коллекторы и патрубки: четыре порта для подвода/отвода обеих сред.

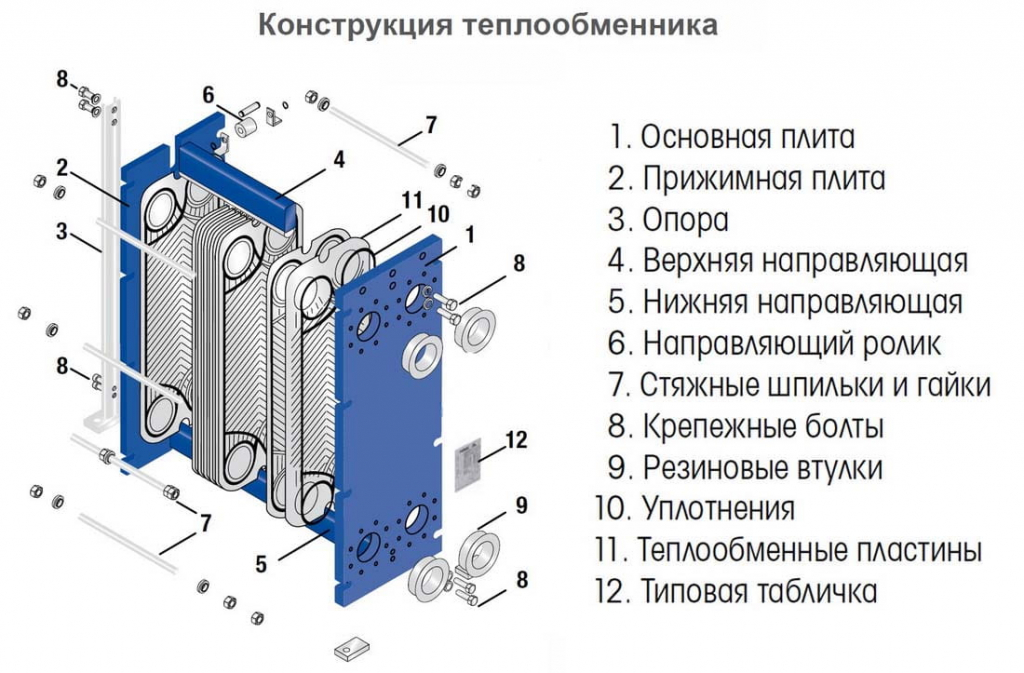

Конструкция разборного пластинчатого теплообменника

Принцип работы: одно- и многоходовые схемы

Потоки движутся по чередующимся каналам. В одноходовой компоновке среда проходит пакет один раз; в многоходовой — делает несколько ходов для выравнивания скоростей/Δp при больших расходах или ограничениях по площадям подключения.

Схема движения потоков в разборном пластинчатом теплообменнике

Схема	Когда выбирают	Плюсы	Замечания
1-ходовая, противоток	Большой LMTD, компактный аппарат	Максимальный КПД	Базовый вариант для ГВС/отопления
Многоходовая	Большие расходы, ограничение по Δp в патрубках	Равномерные скорости в каналах	Нужен точный расчёт распределения

Области применения

Отопление и ГВС (ИТП, ЦТП), вентиляция/охлаждение, технологические процессы (вода, растворы гликолей и т.п.).

Преимущества РПТО

Сервисопригодность: чистка/замена прокладок без демонтажа узла.
Масштабируемость: изменение мощности добавлением/убыванием пластин.
Компактность при высокой теплопередаче; проще транспорт/монтаж.
Низкая стоимость жизненного цикла: капитальный ремонт обычно дешевле замены.
Устойчивость к перегрузкам: при корректных скоростях — минимум кавитации и эрозии.

Как выбрать: ключевые параметры

Среды и режимы: тип жидкости (вода/гликоль), температуры на входе/выходе, расход.
Допустимый перепад давления: ориентир 20–60 кПа на сторону; скорость в патрубках обычно 0,6–3,5 м/с (не выше ~5 м/с).
Материалы: пластины — нержавеющая сталь; уплотнения — EPDM/NBR/Viton (по температуре/химии).
Схема ходов: 1-ход — лучше КПД; многоход — для больших расходов при сохранении скоростей.
Подключение и сервис: грязевики, воздухоотводчики, байпас, точки слива/опресовки обязательны.

Уплотнение	t рабочая	Где применяют	Примечание
EPDM	до ~120 °C	Вода/ГВС, гликоли	Хорошая стойкость к горячей воде
NBR	до ~100 °C	Охлаждение водой, масла (ограниченно)	Стойкость к нефтепродуктам выше, чем у EPDM
Viton (FKM)	до ~150 °C	Повышенная температура/химия	Дороже, для специальных сред

Формулы и числовые примеры

Пример 1 — оценка площади
Требуется нагреть 1 м³/ч воды с 10 °C до 60 °C (Qвх=0,2778 кг/с).
Q = G·c·Δt = 0,2778·4,187·50 ≈ 58 кВт.
Для противотока 80→60 °C / 10→60 °C: LMTD ≈ 32,8 K.
При k≈3500 Вт/м²·K и коэффициенте потока φ≈0,9:
A = Q/(k·LMTD·φ) ≈ 58 000 / (3500·32,8·0,9) ≈ ~0,56 м².
Если эффективная площадь одной пластины 0,06 м² → нужно ~10 рабочих пластин (+ 2 концевые).

Пример 2 — скорость в портах
Расход 1 м³/ч = 0,000278 м³/с.
DN20 (⌀20 мм): A=0,000314 м² → v≈0,89 м/с.
DN25 (⌀25 мм): A=0,000491 м² → v≈0,57 м/с.
DN32 (⌀32 мм): A=0,000804 м² → v≈0,35 м/с.
Рекомендация: держать v в 0,6–3,5 м/с; выбирать DN так, чтобы не занижать скорость и не «душить» Δp.

Обслуживание и ремонт

Промывка (CIP) при падении теплоотдачи/росте Δp; периодичность 6–12 мес. — по качеству воды.
Проверка и замена прокладок (комплект ЗИП); равномерная протяжка шпилек по карте моментов.
Ведение паспорта узла: режимы, ΔT/Δp, даты сервисов, комплектующие.

Важно: перед стартом — ревизия фильтров, отсутствие завоздушивания, плавный пуск без гидроударов.

FAQ — разборные пластинчатые теплообменники

Когда выбирать разборный ПТО, а не паяный?

Когда важны сервис/чистка, возможное наращивание мощности и работа с загрязнёнными средами.

Сколько пластин нужно?

Оценивают по требуемой площади: N ≈ A/a_eff. Например, при A≈0,56 м² и a_eff≈0,06 м² — ~10 рабочих пластин.

Какие прокладки выбрать?

EPDM — горячая вода/гликоли; NBR — при контакте с маслами (ограниченно); Viton — повышенные t/химия.

Какой допустимый перепад давления?

Часто проектируют 20–60 кПа на сторону. Конкретно — по режимам и модели ПТО.

Какие скорости в патрубках нормальны?

Обычно 0,6–3,5 м/с; свыше ~5 м/с растут шум/эрозия, ниже 0,5 м/с повышается риск отложений.

Нужна ли многоходовая схема?

Да, если большие расходы при ограничении по Δp в портах — для выравнивания скоростей в каналах.

Как часто чистить ПТО?

По состоянию: падение теплоотдачи/рост Δp. В быту часто 6–12 мес., при жёсткой воде — чаще.

Можно ли увеличивать мощность без замены аппарата?

Да, добавлением пластин при условии достаточного запаса рамы/шпилек и согласованных режимов.

Что обязательно поставить в обвязке?

Грязевики, воздухоотводчики, запорные краны, байпас, точки слива/опрессовки, датчики T/P.

Где заказать ЗИП и обслуживание?

В ООО «АТУ»: 8 (804) 333-71-04, teplo@sn22.ru — подберём прокладки/пластины и выполним сервис.
