Производство и продажа дымососов ДН №21, для удаления продуктов горения от топочных камер водогрейных и паровых газомазутных котлов, а также могут использоваться для подачи воздуха к печам и в промышленных системах вентиляции. Технические характеристики, описание и габаритные размеры промышленного вентилятора ДН №21, доставка по всей России, гарантия от производителя 2 года.

Описание Характеристики

Описание

Дымосос ДН-21 90/600 на базе двигателя АИР 355 S10

Мощность электродвигателя: 90 кВт;
Частота вращения электродвигателя: 600 об/мин¯¹;
Производительность дымососа: 85000 м³/час;
Полное давление: 2100 Па;
Масса: от 4340 кг;

Дымосос ДН-21 160/750 на базе двигателя АИР 355 МА8

Мощность электродвигателя: 160 кВт;
Частота вращения электродвигателя: 750 об/мин¯¹;
Производительность дымососа: 105000 м³/час;
Полное давление: 3300 Па;
Масса: от 4340 кг;

Дымосос ДН-21 315/1000 на базе двигателя АДН-315-6

Мощность электродвигателя: 315 кВт;
Частота вращения электродвигателя: 1000 об/мин¯¹;
Производительность дымососа: 135000 м³/час;
Полное давление: 5850 Па;
Масса: от 4340 кг;

Дымосос ДН-21 400/1000 на базе двигателя ДАЗО4-400У-6

Мощность электродвигателя: 400 кВт;
Частота вращения электродвигателя: 1000 об/мин¯¹;
Производительность дымососа: 135000 м³/час;
Полное давление: 5850 Па;
Масса: от 4340 кг;

Габаритные размеры

Габаритные и присоединительные размеры дымососа ДН №21

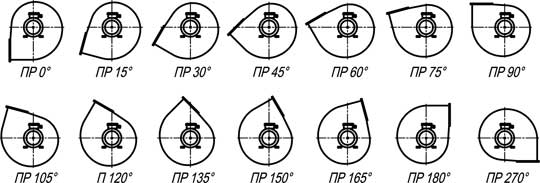

Схема разворотов ДН правый

Схема разворотов корпусов дымососов типа ДН (ПРАВЫЙ).

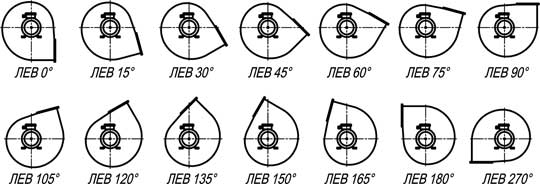

Схема разворотов ДН левый

Схема разворотов корпусов дымососов типа ДН (ЛЕВЫЙ).

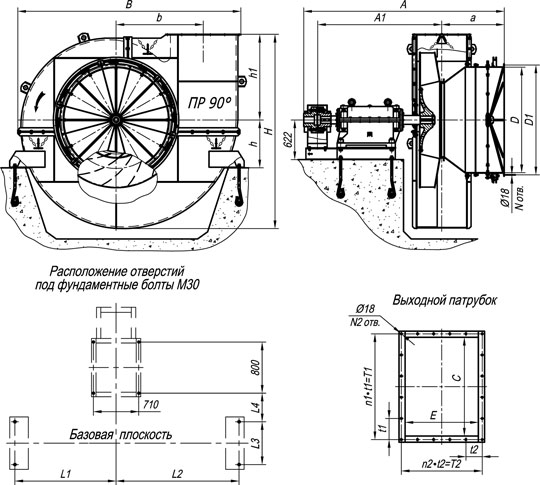

Габаритные размеры дымососов ДН

Габаритные и присоединительные размеры дымососов типа ДН №19-22 исп-3

№ машины	A	A1	a	B	b	D	D1	H	h	span class="h1_title"	C	E
ДН 21	3143	1943	980	3703	1365	1650	1720	3041	750	1340	1050	780

№ машины	L1	L2	L3	L4	t1	t2	T1	T2	N	N2	n1	n2
ДН 21	1585	1926	670	448	225	172	1125	860	12	20	5	5

Технические характеристики

Технические характеристики дымососа ДН-21

Дымосос ДН-21 Мощность, кВт х об./мин	Параметры в рабочей зоне		Масса, кг
	Производительность, м3/час	Полное давление, Па	Исполнение
	Производительность, м3/час	Полное давление, Па	1	3	5
ДН-21 (90 кВт х 1000 об./мин)	83000	2100	-	4340*	-
ДН-21 (160 кВт х 1000 об./мин)	105000	3300	-		-
ДН-21 (315 кВт х 1000 об./мин)	135000	5850	-		-
ДН-21 (400 кВт х 1000 об./мин)	135000	5850	-		-

* - Масса без электродвигателя.

Варианты изготовления:

из черной углеродистой стали;
из нержавеющей стали марок AISI 409 или 12х18н10т

Общие сведения о дымососах:

Дымосос ДН 21 - среднего и высокого давления, одностороннего всасывания,
Лопатки рабочего колеса загнуты назад, количество лопаток – 16 шт.;
Корпус (Улитка) дымососа изготовливается с углом разворота от 0° до 270° через каждые 15°;
Направление вращения рабочего колеса – правое или левое (указывается в заказе),
Подшипниковый узел дымососа ДН-21 устанавливается разъемный, ремонтопригодный, только по схеме изготовления №3 и №5,
Электродвигатель работает от сети 380 В, 3-х фазного тока,
Дымосос марки ДН 21 изготавливаются с осевым направляющим аппаратом (ОНА);
Дымососы оснащены лючками для чистки крыльчатки (лопаток рабочего колеса);
На всех тягодутьевых машинах установлены пробки для слива конденсата.

По дополнительной заявке заказчика комплектуем:

Гибкими вставками: общепромышленными и термостойкими,
Электрическим исполнительным механизмом МЭО,
Всасывающим защитным карманом,
Подшипниковым узлом в сборе марки SKF,
Змеевиком охлаждения подшипникового узла, только для дымососов по схеме №3 и 5, начиная с типоразмера №9,
Частотным преобразователем.
