Почему течет пластинчатый теплообменник

Q: Что если течёт после моек?

Снизьте t/концентрации/частоту CIP, подберите материал прокладок под режимы.

Q: Сколько служат прокладки?

Обычно 12–36 месяцев. Ресурс зависит от температуры, химии, режимов и качества сборки.

TL;DR: внешняя течь чаще всего из-за уплотнений (износ, неправильный материал, перетяжка/перекос), а смешение контуров без видимой течи — признак пробоя пластины. Ниже — человеческий алгоритм: как быстро отличить одно от другого, что проверить по месту, какие ошибки не допускать, сколько стоит ремонт и как уменьшить простои. В конце — калькуляторы: диагностика по симптомам, испытательное давление, длина пакета, стоимость работ, простой и «агрессивность» CIP.

Поможем остановить течь сегодня

Диагностика, подбор уплотнений/пластин, сборка и опрессовка с актом. Работаем 24/7, выезд по РФ/ЕАЭС.

Позвонить 8 (804) 333-71-04 Отправить фото течи/шильдика Перейти к калькуляторам

Гарантия на работы и комплектующие • Протокол опрессовки.

Установка уплотнения на пластину — зона возможных течей — Посадка прокладки в паз: ошибка на миллиметр — и течь гарантирована.

Канальная пластина — линии контакта и места риска — Линии контакта и углы портов чаще всего становятся «слабыми» местами.

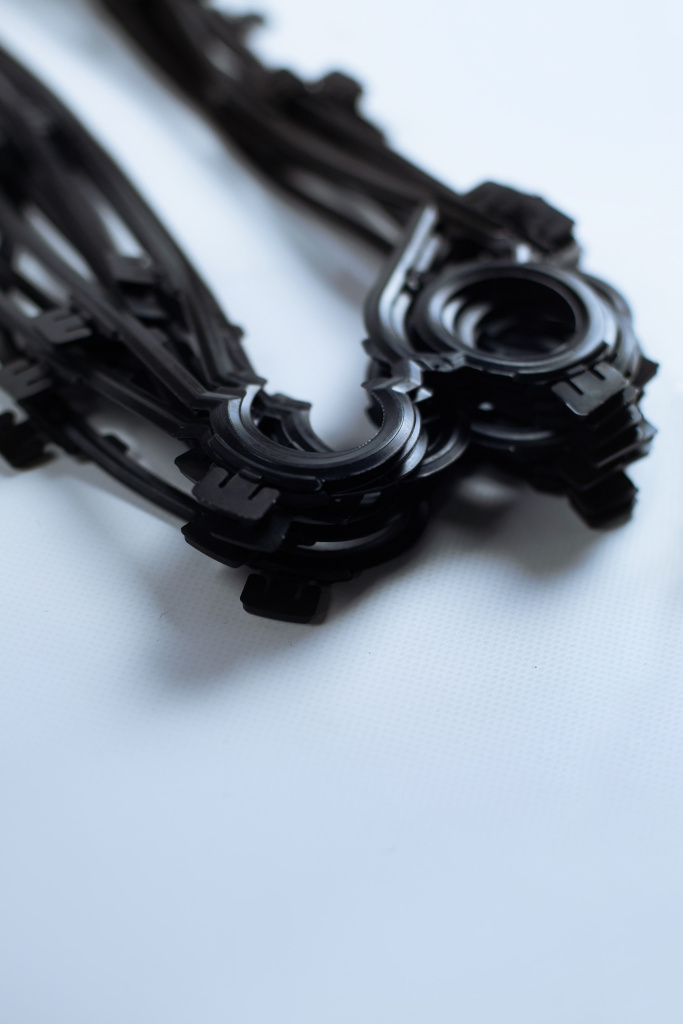

Кромка уплотнения крупно — износ и трещины — Состарившаяся кромка: трещины, «дубление», потеря эластичности → течи.

Содержание:

Коротко: как понять «что течёт»
Все причины течей: внешние и внутренние
Диагностика: пошаговый алгоритм на площадке
Что делать срочно: 3 рабочих сценария
Стоимость: работы и комплектующие
Ошибки, из-за которых течёт снова
Кейсы: как устраняем течи
Калькуляторы: диагностика, Pисп, длина пакета, простой, смета, CIP
Бренды и каталоги ЗИП
Похожие материалы
FAQ (10)

Коротко: где искать источник течи

Капает наружу из-под рамы/портов → чаще уплотнения (износ/посадка/перетяжка).
Нет внешней течи, но «гуляют» параметры (запах/цвет, проводимость, ΔT, ΔP) → подозрение на пробой пластины (смешение контуров).
Капает «сразу после пуска» → проверьте длину пакета, равномерность стяжки и последовательность пластин.

Ниже — таблица симптомов и вероятных причин + алгоритм диагностики по месту.

Причины течей: внешние (уплотнения) и внутренние (пробой)

Симптом	Вероятная причина	Что проверить
Капает по периметру	Износ/дубление уплотнений, перетяжка/перекос	Возраст прокладок, длина пакета, равномерность стяжки, чистота пазов
Течёт по портам	Не села «портовая» зона, неверный клей/клип-он	Посадка в паз, материал прокладки под t/химию
Смешение без внешней течи	Микротрещина/коррозия пластины	Раздельная опрессовка контуров, экспресс-тесты воды
Капает после CIP/на горячем	Слишком «жёсткая» мойка или перегрев	Температура/концентрации/частота CIP, материал уплотнений
Течёт после замены части прокладок	Неравномерная компрессия в пакете	Менять комплектом; проверить стяжку и последовательность

Диагностика: как действовать на площадке

Безопасная остановка и изоляция контуров; стравить давление.
Визуально: где влажно? периметр/порты/нижняя рама; фотофиксация.
Проверка стяжки: длина пакета в допуске, шпильки равномерно подтянуты, без перекоса.
Посадка уплотнений: чистые пазы, правильный клей/клип-он, без «переломов» и вытяжки.

Раздельная опрессовка (1.3–1.5×P_раб) — по каждому контуру.
Экспресс-пробы воды: проводимость/хлориды/гликоль — признак смешения.
Дефектовка пластин: просвет/краситель, осмотр гребней и углов портов.
Итог: акт с перечнем работ — замена уплотнений/пластин, промывка, сборка и опрессовка.

Что делать срочно: три сценария

1) Наружная течь (уплотнения)

Подтянуть до L_цель (в допуске), исключить перекос.
Если не помогло — замена комплекта уплотнений с очисткой пазов.
Финал: опрессовка 1.3–1.5×P_раб и запуск.

Быстрая победаЧастая причина

2) Смешение контуров

Сразу выводим аппарат из работы (или в байпас/резерв).
Ищем пары дефектных пластин, меняем на новые (316L/титан).
Комплектуем новыми прокладками, опрессовываем.

Пробой пластиныКритично для пищевки

3) После CIP/на горячем «потеет» пакет

Снизить t/концентрации/частоту CIP, проверить материал прокладок.
Заменить на EPDM-FDA / FKM-FDA по задаче, корректировать режимы.

Баланс моек и ресурса

Стоимость: работы и комплектующие

Позиция	Что входит	Ориентир цены, ₽	Комментарии
Замена уплотнений (работы)	Снятие/установка, стяжка	1 200–2 800 / пластина	Без стоимости прокладок
Уплотнения EPDM/NBR/FKM	Комплект под пластину	1 800–7 500	FDA-версии +10–20%
Диагностика/опрессовка	Раздельные тесты, акт	10 000–30 000	По типоразмеру/доступу
Замена пластин	Работы по замене	3 500–9 000 / пластина	Без стоимости пластин
Пластина 316L / титан	Оригинал/аналог	18 000–120 000	По бренду/материалу
CIP-промывка	Щёлочь/кислота/нейтрализация	25 000–90 000	По объёму отложений

Точная смета — после дефектовки и сверки модели/материалов.

Ошибки, из-за которых течёт снова

Перетяжка «до упора» вместо работы по длине пакета и допускам.
Смешивание материалов прокладок в одном пакете (разная компрессия/старение).
Часть прокладок поменяли, часть — нет → перекос/неравномерная компрессия.
Грязные пазы, неверный клей/клип-он → «ползёт» из паза.
Слишком «жёсткие» CIP без необходимости (t/концентрации/частота).

Кейсы: как мы устраняем течи

ЖКХ: течь по портам после пуска

Сразу «потекло» по портовым зонам.

Достяжка до L_цель, проверка посадки портовых уплотнений.
Заменили комплект EPDM, опрессовали 1.5×P_раб.

Срок: 8 часовПовторов нет

Пищевка: «потеет» пакет после моек

После горячих щелочных моек появились наружные течи.

Перешли на FKM-FDA, снизили t моек на 10 °C.
Ресурс ↑, течи исчезли, ΔT стабилен.

+200% к ресурсу

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберём. Пиши…

Калькуляторы: диагностика, P_исп, длина пакета, простой, смета, CIP

1) Предварительная диагностика по симптомам

Версия: —

Это подсказка. Окончательный диагноз — по дефектовке/опрессовке.

2) Испытательное давление по рабочему

Рекомендуемое P_исп: — бар

Сверяйте с паспортом модели и ограничениями по раме/шпилькам.

3) Длина пакета: L_цель и допуск

L_цель ≈ — мм Допуск ±3%: — мм

Универсальная оценка. Точный допуск — по паспорту модели.

4) Смета работ по прокладкам (оценка)

Итого за работы: — ₽

Без учёта стоимости прокладок/пластин и логистики.

5) Потери от простоя оборудования

Потери за простой: —

Сравните с ценой срочного ремонта — часто выгоднее устранить течь сразу.

6) Индекс «жёсткости» CIP (0–100)

Индекс CIP: — / 100

Чем выше индекс, тем короче живут прокладки — корректируйте режимы.

Бренды и каталоги

FAQ (10): почему течёт ПТО

Как отличить течь уплотнений от пробоя пластины?

При пробое смешиваются контуры без видимых внешних капель. Подтверждается раздельной опрессовкой и анализом воды.

Нужно ли затягивать шпильки сильнее?

Нет. Работайте по длине пакета и допускам. Перетяжка ломает кромки и усугубляет течи.

Можно ли поменять только «текущие» прокладки?

Лучше комплектом — иначе получится неравномерная компрессия и новые течи.

Что если течёт после моек?

Снизьте t/концентрации/частоту CIP, подберите материал (EPDM-FDA/FKM-FDA) под режимы.

Сколько служат прокладки?

Обычно 12–36 мес. Ресурс зависит от t/химии/режимов и качества сборки.

Как понять, что прокладка «устала»?

Трещины, дубление, вытягивание из паза, течи после корректной стяжки.

Когда нужно менять пластины?

При микротрещинах/коррозии (смешение контуров). Ремонт «запайкой» — временный и рискованный.

Нужна ли промывка при ремонте?

Если есть отложения — да. Это снижает риск локальных коррозий/повторных течей.

Даете ли вы акты и гарантию?

Да: акт дефектовки, протокол опрессовки, гарантия на работы/комплектующие.

С какими брендами работаете?

Alfa Laval, Sondex/Danfoss, GEA, Funke, Tranter, Ридан и др. Ссылки — в блоке «Бренды».
