Проектирование индивидуального теплового пункта

Проектирование ИТП — это сбор исходных данных, выбор схем (зависимая/независимая, ГВС 1/2 ступени), теплогидравлический расчёт и проработка автоматики. Ниже — этапы, формулы, уставки и чек-листы с практическими примерами.

Нужен рабочий проект ИТП «под ключ»?

Соберём исходные, подберём ПТО/насосы/клапаны, выполним расчёты и выпустим комплект чертежей и спецификаций.
ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.
Проектирование индивидуального теплового пункта
ИТП — узел подготовки теплоносителей для отопления, ГВС и вентиляции с автоматикой и учётом.

Что такое ИТП и задача проектирования

ИТП — автономный узел, который принимает тепло от тепловой сети и готовит параметры для внутренних систем (отопления, ГВС, вентиляции). Проектирование определяет схему, состав оборудования и уставки, чтобы обеспечить энергоэффективность, безопасность и удобство эксплуатации.

  • Цели: стабильные температуры, минимальные потери, соответствие ТУ/СНиП/саннормам, удобный сервис и резерв.
  • Результат: комплект чертежей/спецификаций, расчётные ведомости, алгоритмы автоматики и ПНР.

Этапы проектирования: от ТУ до ПНР

1) Предпроект и ТУ

  • Сбор исходных: нагрузки Q, графики t, допустимые Δp, требования к материалам.
  • Обследование помещения: габариты, подводы, дренажи, электрика, вентиляция.

2) Концепт и схемы

  • Независимая/зависимая схема отопления, ГВС 1/2 ступени.
  • Резервирование N+1, байпасы, узлы учёта, фильтрация.

3) Рабочий проект

  • Тепло- и гидравлические расчёты, подбор ПТО/насосов/клапанов.
  • Планы, схемы, аксонометрия, спецификации, щиты автоматики.

4) Монтаж и ПНР

  • Опрессовка, промывка, настройка ПИД/кривых отопления, приёмка.
  • Инструкции, журналы ТО, обучающее сопровождение.

Исходные данные и ТУ: что собрать

  • Нагрузки: отопление/ГВС/вентиляция, пики водоразбора ГВС.
  • Температуры: по каждой стороне ПТО: tвх/tвых (зима/лето).
  • Расходы/давления: лимиты по Δp и минимальные/макс. давления.
  • Материалы: требования по коррозии/санитарии (нерж., медь, EPDM/FKM/PTFE).
  • Интеграция: диспетчеризация (MBus/Modbus/импульс), электропитание, резерв.
Лайфхак: если нет расходов, достаточно Q и трёх температур — четвёртую и расход рассчитаем из теплового баланса и ΔT.
Схема работы ИТП

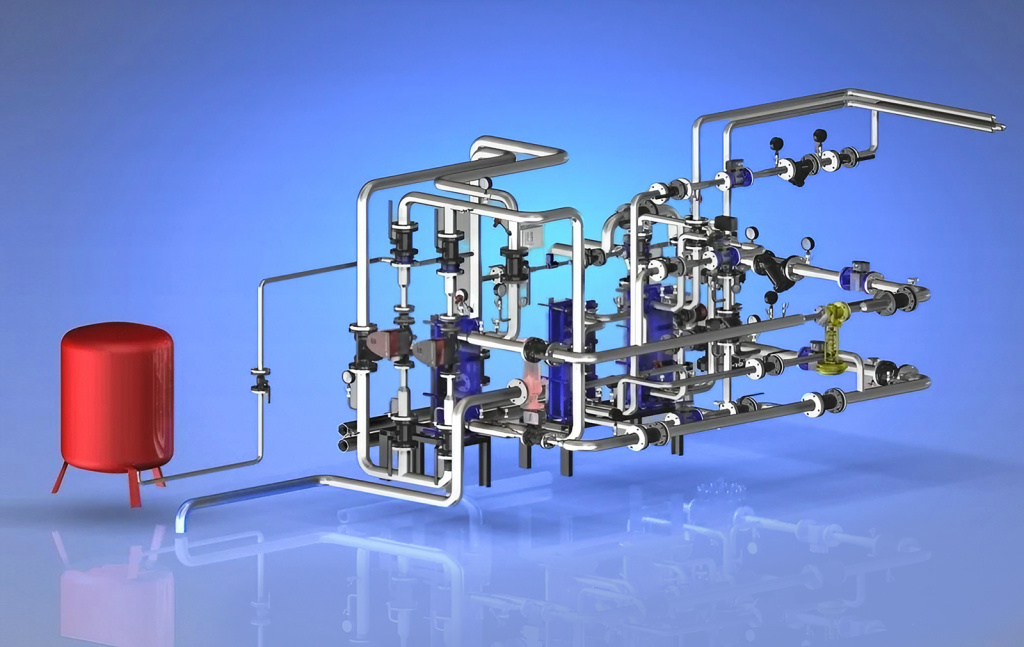

Пример функциональной схемы: контуры отопления и ГВС, подпитка, автоматика и учёт.

Выбор схем: отопление, ГВС, вентиляция

Зависимая vs независимая (отопление)

  • Зависимая: минимум оборудования и CAPEX, но слабая гибкость и риски по качеству сетевой воды.
  • Независимая: через ПТО — безопасность, стабильность и гибкая автоматика; чаще для МКД/БЦ/школ.

ГВС: 1- или 2-ступенчатая

  • 1 ступень: для малых объектов/стабильных графиков.
  • 2 ступени: лучшая устойчивость при пиках, экономия тепла за счёт подмеса обратки отопления.

Вентиляция/калориферы

  • Антизамерзание (t обратки, аварийный стоп насоса, открытие клапана 100%).
  • Баланс по Δp, учёт утечек воздуха и графика работы систем.

Расчёты: тепло, гидравлика, уставки

  • Тепло: Q = G·cp·Δt; A = Q/(k·ΔTlm), 1/k = ΣR + Rf.
  • Гидравлика: скорости воды 0.6–2.0 м/с; Δp 20–60 кПа на сторону (ориентиры).
  • Подача отопления (ПЗА): tподачи = a·tнар + b, с ограничениями 35…75 °C.
  • Приоритет ГВС: переключение клапана/насоса на ПТО ГВС, отопление ограничивается по Δt.

Микро-пример (офис 6000 м²)

  • Требуется Qотоп≈540 кВт (0.09 кВт/м²). При ΔTвода=20 K: G≈540/(4.187·20)≈6.45 кг/с.
  • ПТО: k=2500, ΔTlm=18 K ⇒ A≈540000/(2500·18)=12 м² + запас 20% ⇒ ~14.4 м².
  • Насос: Δp трассы 55 кПа ⇒ H≈5.6 м + 15% запас ⇒ ~6.4 м при нужном расходе.

Автоматика и диспетчеризация

  • Датчики: t подачи/обратки, давления, расхода, наружная температура, протечка.
  • Алгоритмы: ПИД по t подачи, ограничение Δt, антизамерзание, ночное снижение, приоритет ГВС.
  • Связь: импульс/MBus/Modbus; архивы, тревоги, удалённые уставки.
  • Резервирование: N+1 по насосам, ИБП для контроллера (0.5–2 ч), байпасы на ключевых узлах.
Проектирование индивидуального теплового пункта
Планировка ИТП: сервисные проходы, доступ к арматуре, дренажи и безопасность.

Контроль качества и типовые ошибки

  • Ошибки: нет запаса по площади/Δp; завышенные скорости; неучтённый процент гликоля; отсутствует приоритет ГВС; неудобный сервис (нет люков/сливов).
  • Контроль: проверка Δp/скоростей, сверка материалов со средой, трассировка ходов ПТО, тесты автоматики, журналы ПНР.
  • Приёмка: протоколы опрессовки/промывки, паспорта/сертификаты, схемы и таблицы уставок.
Совет: фиксируйте «паспорт уставок» (кривые отопления, t ГВС 60±2 °C, пределы давления) и храните в диспетчеризации.

Таблицы: чек-лист, схемы, параметры

Этап Входные данные Выход/документ Срок (типовой) Лайфхак
Предпроект ТУ, планы, нагрузки Концепция/схемы 3–7 дн Соберите фото узла и трасс
Расчёты t, G/Δp, материалы Тепло/гидравлика 2–5 дн Давайте запас по Rf
РД Решения и расчёты Чертежи/спецификация 5–15 дн Закладывайте сервис-проходы
ПНР Смонтированный узел Акты и уставки 1–3 дн Логи t/p на 72 часа
Схема Где применяют Плюсы Минусы Лайфхак
Независимая отопления МКД, БЦ, школы Безопасность, стабильность Выше CAPEX ПТО с запасом 15–25%
ГВС 2-ступенчатая Средние/крупные объекты Работа в пики, экономия Сложнее автоматика Приоритет ГВС по расходу
Зависимая отопления Небольшие здания Дешевле и проще Меньше гибкости Качественная фильтрация
Контур вентиляции Спортзалы/ТО/ТЦ Комфорт по воздуху Риск замерзания t обратки как защита
Узел/датчик Назначение Диапазон/уставка Пример из практики Примечание
ПТО отопления Разделение контуров A по Q и ΔTlm 14–16 м² при 540 кВт Запас по Rf 15–25%
ПТО ГВС 60±2 °C на выходе tГВС=60 °C 2-ступени при пиках Стабильная циркуляция
Насосы цирк. Расход и Δp 0.6–2.0 м/с N+1, VFD Ограничьте fmin
Клапан смешения Подача отопления ПИД, Tn 60–120 с ПЗА по наружной t Проверьте кавитацию
Датчики t/p/G Контроль/архивы Журнал 1–5 мин MBus/Modbus Синхронизация часов

FAQ — ответы на частые вопросы

С чего начать проект ИТП?

Сбор ТУ и исходных данных: нагрузки, графики температур, лимиты по давлению/Δp, материалы и требования по связи.

Что выбрать: зависимую или независимую схему?

Для надёжности и гибкости — независимую через ПТО; зависимая оправдана на малых объектах при стабильных сетях.

Нужна ли 2-ступенчатая ГВС?

Да, если есть пики водоразбора и требуется устойчивая t ГВС 60±2 °C при экономии тепла.

Какие скорости воды считать нормой?

Обычно 0.6–2.0 м/с; ниже падает k, выше растут шум/эрозия и Δp.

Какой запас площади ПТО закладывать?

Чистые контуры 10–25%, ГВС/грязные сети/гликоль 20–40% — зависит от воды и интервалов промывок.

Какая температура ГВС по проекту?

Как правило 60 °C с допуском 55–65 °C и постоянной циркуляцией.

Что по автоматике обязательно?

ПИД/ПЗА, датчики t/p/расхода, приоритет ГВС, антизамерзание, архивы и удалённые уставки.

Как проверить расчёты на приёмке?

Сравнить фактические Δp/скорости/ΔT с расчётными, пройти чек-лист уставок и защит, сохранить логи за 72 часа.

Нужно ли резервирование насосов?

Рекомендуется N+1 по основным контурам и ИБП для контроллера.

Что приложить к заявке на проект?

Планы помещения, фото узла, ТУ, список контуров и пиковой нагрузки, желаемые бренды и сроки.
