Паяный теплообменник HBL100E

65438 рублей

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 76275
Бренд: BAODE

Описание Характеристики

Паянный теплообменник HBL100E

Подберём оптимальную конфигурацию под ваши параметры. В наличии, срок поставки уточняйте. Техническая поддержка и сервис. Доставка по РФ.

по запросу

В наличии, срок поставки уточняйте

Характеристика	Значение
Модель (аналог)	HBL100E (аналог АС230EQ)
Количество пластин (шт)	70; 80; 90; 100; 120; 150; 180
Габариты (мм)	70→490×250×162; 80→490×250×184; 90→490×250×206; 100→490×250×228; 120→490×250×272; 150→490×250×338; 180→490×250×404
Подключение — жидкость	Victaulic 2½″–2½″
Подключение — хладагент	1 1/8″–2 1/8″ пайка
Производительность — испаритель (кВт)	70→161; 80→146; 90→161; 100→176; 120→206; 150→250; 180→284
Производительность — конденсатор (кВт)	70→94; 80→106; 90→120; 100→133; 120→160; 150→201; 180→243
Потеря давления (кПа), испаритель/конденсатор	70→66/30; 80→58/32; 90→62/33; 100→66/34; 120→68/39; 150→70/43; 180→72/48

Описание модели

HBL100E — версия «сотой» серии с альтернативной геометрией пластин (EQ), оптимизированной под смешанные режимы: высокоэффективное испарение и стабильную конденсацию на средних мощностях. За счёт широкого диапазона пакетов (70–180 пластин) модель легко адаптируется под требуемую тепловую нагрузку и доступные перепады давления.

Коллектор Victaulic 2½″ ускоряет монтаж на магистралях большого диаметра и упрощает сервис, а фреоновые патрубки под пайку 1 1/8″–2 1/8″ подходят для типовых холодильных контуров чиллеров и тепловых насосов. Диапазоны производительности и потерь давления приведены для каждого набора пластин — это упрощает предварительный подбор без детального расчёта.

Благодаря устойчивой теплогидравлике и «спокойному» поведению на переменных режимах HBL100E часто выбирают в проектах модернизации, где нужно максимум мощности при ограниченных габаритах и минимальных переделках обвязки.

✔ Эффективен и как испаритель, и как конденсатор на средних мощностях.
✔ Подключение Victaulic 2½″ — быстро, герметично, удобно для обслуживания.
✔ Гибкая компоновка по числу пластин — точная настройка под ΔT и ΔP.

Области применения

• Чиллеры и тепловые насосы средней мощности
• Кондиционирование (R410A/R32 и аналоги) с водяными/гликолевыми контурами
• Рекуперация и утилизация тепла в HVAC и технологических процессах
• Подготовка ГВС через промежуточный контур

Аналоги и близкие модели на сайте

HBL100D — версия с другой геометрией пластин;

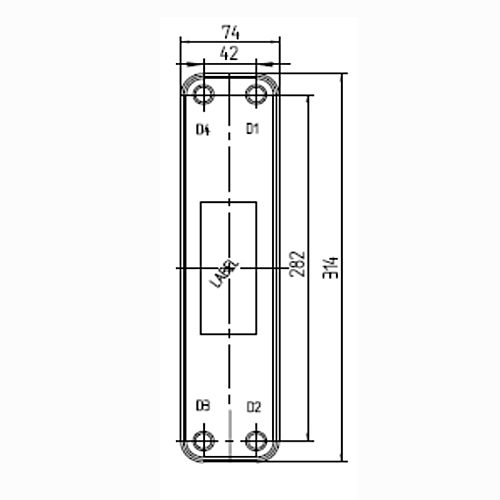

BL20W-D — близкая по назначению линейка для средних мощностей.

Подбор под ваши параметры

Отправьте исходные данные (среды, расходы, t° in/out, требуемая мощность, допустимый ΔP) — подготовим варианты.

Запросить подбор

Сроки и логистика

Поставка по России, помощь с обвязкой и вводом в эксплуатацию при необходимости.

8 (804) 333-71-04

ЗИП и сервис

Комплектующие и консультации по эксплуатации. Сервис по регламенту производителя.

Запросить ЗИП

ID товара: 76275
Бренд: BAODE
Производитель: BAODE
