Тепловой насос воздух-вода: принцип работы, расчёт мощности, выбор модели и теплообменников

Как работает тепловой насос воздух-вода: термодинамический цикл

Тепловой насос — это холодильник, развёрнутый «наоборот». Если бытовой холодильник забирает тепло из камеры и отдаёт его в кухню через заднюю решётку, то ТН воздух-вода забирает тепло из уличного воздуха и отдаёт его в систему отопления дома. Цикл — обратный Карно, реализованный через четыре ключевых элемента: испаритель, компрессор, конденсатор и терморегулирующий вентиль (ТРВ).

Стадия 1 — испарение. Жидкий фреон (R32, R290, R454B, R1234ze в современных моделях) при низком давлении 4-8 бар поступает в наружный блок (испаритель). Температура кипения этого фреона при таком давлении — около −10…−20 °C. Уличный воздух с температурой даже −15 °C для фреона «тёплый», поэтому фреон кипит, забирая у воздуха явное тепло. Воздух, прошедший через ламельную секцию, охлаждается на 4-7 °C и выбрасывается обратно вентилятором. Фреон становится насыщенным паром.

Стадия 2 — компрессия. Пар фреона засасывается компрессором (спиральный/scroll или роторный инверторный) и сжимается до 25-45 бар. По термодинамике сжатие повышает температуру: на выходе из компрессора фреон имеет 80-110 °C при том же массовом расходе. Это самая энергозатратная стадия — на неё уходит вся электрическая мощность, потребляемая ТН.

Стадия 3 — конденсация. Горячий перегретый пар фреона поступает в конденсатор — паяный пластинчатый теплообменник Alfa Laval CB60, Kelvion GBS, Danfoss B3, отечественный РИДАН XB-12 или аналог. Здесь фреон отдаёт тепло воде системы отопления, охлаждается, конденсируется в жидкость и переохлаждается до 35-65 °C. Вода нагревается с обратки 25-40 °C до подачи 35-55 °C — это рабочий диапазон низкотемпературных систем тёплого пола и фанкойлов.

Стадия 4 — расширение. Жидкий фреон под давлением 25-45 бар проходит через электронный ТРВ (EEV) — фактически дроссель с управлением. На выходе давление падает до 4-8 бар, и часть фреона мгновенно вскипает (эффект Джоуля-Томсона), резко охлаждаясь до −10…−20 °C. Цикл замыкается.

Ключ к высокому COP — минимизация перепада температур между испарителем и конденсатором. Чем меньше «разгоняет» компрессор фреон по давлению, тем меньше потребляет электричества. Именно поэтому ТН воздух-вода эффективен с тёплым полом (Tпод. 30-40 °C), но малоэффективен с радиаторами 80/60 — там приходится «лезть» фреоном на температуры 85-95 °C, а это уже зона низких COP.

COP и SCOP: как читать цифры в паспорте

Производители ТН любят писать в маркетинге «COP до 5,2». Эта цифра без указания режима — рекламная пустышка. Реальные характеристики ТН описываются в стандарте EN 14511 / EN 14825 и должны включать четыре параметра.

COP (Coefficient of Performance) — отношение тепловой мощности на конденсаторе к электрической мощности на компрессоре и вентиляторе. Безразмерная величина. COP = 4,0 означает: из 1 кВт электричества получили 4 кВт тепла (3 кВт «бесплатно» взяли из воздуха).

Режим A7W35 — стандартная точка испытаний: воздух (Air) +7 °C, вода (Water) на выходе конденсатора +35 °C (тёплый пол). Это самый «комфортный» для ТН режим, в нём COP максимальный — 4,5-5,5 у качественных машин. Большинство «рекламных COP» приведены именно для A7W35.

Режим A2W35 — воздух +2 °C, вода 35 °C. Более реальная зимняя точка, COP обычно 3,8-4,5.

Режим A−7W35 — воздух −7 °C, вода 35 °C. Здесь COP падает до 2,5-3,2 — это рабочая зона МО зимой.

Режим A−15W55 — воздух −15 °C, вода 55 °C (радиаторы). Самый тяжёлый штатный режим, COP редко выше 1,8-2,3. При +A−25 многие ТН воздух-вода просто отключаются и передают нагрузку резерву.

SCOP (Seasonal COP) — сезонный коэффициент по EN 14825. Считается по взвешенному усреднению COP в различных температурных точках с учётом распределения часов года по температурам. Для климатической зоны Average (соответствует Польше, Германии, центральной РФ) — это и есть честный показатель сезонной эффективности. Хорошая машина в России должна иметь SCOP_average ≥ 3,8 при подаче 35 °C и ≥ 2,8 при подаче 55 °C.

Из таблицы следует главный инженерный вывод: не проектируйте ТН под радиаторы 90/70. Низкотемпературная система отопления (тёплый пол, низкотемпературные фанкойлы, увеличенные радиаторы с режимом 50/40) даёт SCOP в полтора-два раза выше и окупает себя за 4-6 лет.

Расчёт мощности: не «по площади», а по теплопотерям

Самая частая ошибка проектирования — подбор ТН «по 100 Вт/м²» как принято с электрокотлами. Для теплового насоса такой подход даёт перерасход мощности в 1,5-2 раза и потерю SCOP из-за частых пусков-остановов компрессора (или, наоборот, недогрев в пик при заниженной мощности).

Шаг 1. Теплопотери здания. Рассчитываются по СП 50.13330.2024 (актуализация СНиП 23-02-2003) на расчётную температуру наружного воздуха региона. Для МО это −25 °C, для СПб −22 °C, для Краснодара −12 °C. Учитываются: ограждающие конструкции (стены, окна, кровля, пол по грунту), инфильтрация, вентиляция. Для типового коттеджа 200 м² с утеплением по ТСН-2020 теплопотери обычно 9-13 кВт при −25 °C, для дома 150 м² по СНиП 90-х — 14-18 кВт.

Шаг 2. Бивалентная точка. Ключевой параметр для ТН: температура наружного воздуха, при которой тепловая мощность машины равна теплопотерям дома. Если бивалентная точка = расчётная зимняя температура (−25 °C для МО), то ТН покрывает 100% нагрузки сам. Если −10 °C, то ниже −10 включается резерв (ТЭН на 6-15 кВт или газовый котёл) — это называется бивалентная схема.

Экономика подсказывает оптимальную бивалентную точку для МО на уровне −10…−15 °C: при таком подборе ТН покрывает 92-96% годового потребления тепла своими силами и лишь 4-8% берёт резерв. Дальнейшее снижение бивалентной точки (увеличение мощности ТН) экономически невыгодно — годовые часы при −20 и ниже составляют 30-80 ч/год и не оправдывают переплаты 200-400 тыс. ₽ за более крупный ТН.

Шаг 3. Подбор номинала. При теплопотерях 12 кВт на −25 °C и бивалентной точке −10 °C нужно подобрать ТН, который выдаёт 12 кВт × (−10 − +18)/(−25 − +18) = ≈ 7,8 кВт на −10 °C. По графику тепловой характеристики ТН (есть в техдокументации) подбирается машина с заявленной мощностью на A−10W35 равной 8 кВт — это обычно модель «12 кВт номинала» (потому что номинал указывается для A7W35).

Шаг 4. ГВС. К отопительной нагрузке добавляются пики ГВС. Типовая семья из 4 человек потребляет 200-300 л горячей воды в сутки, что эквивалентно 1,5-2,5 кВт средней нагрузки и до 8-12 кВт в пик. ГВС в ТН-системе делается через буферный бойлер 250-400 л с большим внутренним серпантином (площадь ≥ 3,5 м² для качественного теплоотбора с фреона) или через внешний паяный теплообменник со схемой свежей воды (fresh water station).

Наружный блок: испаритель воздух-фреон

Испаритель — ламельный (finned tube) теплообменник большой площади: медные U-образные трубки диаметром 7-9 мм с напрессованными алюминиевыми ламелями шагом 1,4-2,0 мм. Площадь оребрения у машины 12 кВт — 25-40 м². Вентилятор осевой с прямоприводным EC-двигателем 80-200 Вт, скорость 350-900 об/мин с инверторным управлением для оптимизации шума ночью.

Главный враг наружника зимой — обмерзание. При температуре поверхности испарителя ниже точки росы и одновременно ниже 0 °C влага воздуха кристаллизуется на ламелях. Лёд резко снижает теплоотдачу: COP падает, машина «задыхается», аварийный датчик может остановить агрегат. Решение — цикл оттайки (defrost): периодически (раз в 35-90 минут при околонулевой влажной погоде) четырёхходовой клапан переворачивает контур, и горячий газ из конденсатора прогоняется через наружник, плавя лёд за 3-8 минут. Внутрь дома в этот момент идёт холод из ТН — поэтому обязателен буфер (см. ниже), он сглаживает провал.

Качественные наружные блоки имеют:

• Гидрофобное покрытие ламелей (Blue Fin, Gold Fin, ePoxy) — снижает количество циклов оттайки на 20-35%, защищает алюминий от приморской коррозии
• Подогреваемый поддон сбора конденсата с уклоном и трубкой отвода — иначе конденсат намерзает в поддоне глыбой 30-50 кг к февралю
• Защиту картера компрессора подогревом — масло в компрессоре не должно загустевать перед пуском
• Усиленную виброразвязку — компрессор inverter создаёт переменные вибрации, обычный резиновый коврик не справляется

Эффективность наружника прямо влияет на COP всей системы. Подробнее про устройство и расчёт парных аппаратов — в нашем материале испаритель для чиллера и теплового насоса: он работает в той же логике, но с инвертированным знаком тепла.

Конденсатор: паяный пластинчатый фреон-вода

Конденсатор — сердце «водяной» части ТН. На 95% современных тепловых насосов воздух-вода стоит паяный пластинчатый теплообменник (BPHE — brazed plate heat exchanger). Это компактный (10-25 кг на машину 12 кВт), эффективный, относительно дешёвый аппарат. Основные производители на рынке РФ в 2026: Alfa Laval (Швеция, серии CB30-CB76), Kelvion / WTT (Германия), Danfoss B3-серия, SWEP (Швеция, B12-B16), Onda (Италия), и отечественные РИДАН XB-12/XB-20 на оборудовании Sondex-наследия.

Конструкция: 20-80 штампованных пластин AISI 316L с пайкой медью или (для аммиачных систем и спецприменений) никелем по периметру и точкам контакта. Получается жёсткая моноблочная конструкция — нельзя разобрать для очистки, но и нет уплотнений, нечему течь. Срок службы при правильной эксплуатации — 15-25 лет.

Главное при выборе конденсатора:

• Производительность по фреону — должна точно соответствовать массовому расходу на номинальном режиме. Запас 5-10%, не больше — слишком крупный конденсатор недогружен, перегрев фреона на входе будет нестабильным
• Гидравлическое сопротивление по водяной стороне — обычно 8-25 кПа при номинальном расходе. Это нужно учесть при подборе циркуляционного насоса. Подробнее в материале гидравлическое сопротивление теплообменника
• Материал пластин — для замкнутого контура отопления с подготовленной водой допустим AISI 304, но рекомендован AISI 316L. Для контура ГВС с городской водой и хлором — только AISI 316L
• Тип припоя — медь для фреона. Для аммиака и систем с агрессивной водой — никелевая пайка (дороже на 40-60%, но устойчива к коррозии)
• Распределитель фреона — в качественных BPHE на входе фреона установлена форсунка с распределением по каналам, иначе фреон неравномерно испаряется/конденсируется и теплоотдача падает на 15-30%

Технический разбор пайки и материалов мы давали в статье паяный пластинчатый теплообменник — там же типовые ошибки замены конденсатора при ремонте ТН.

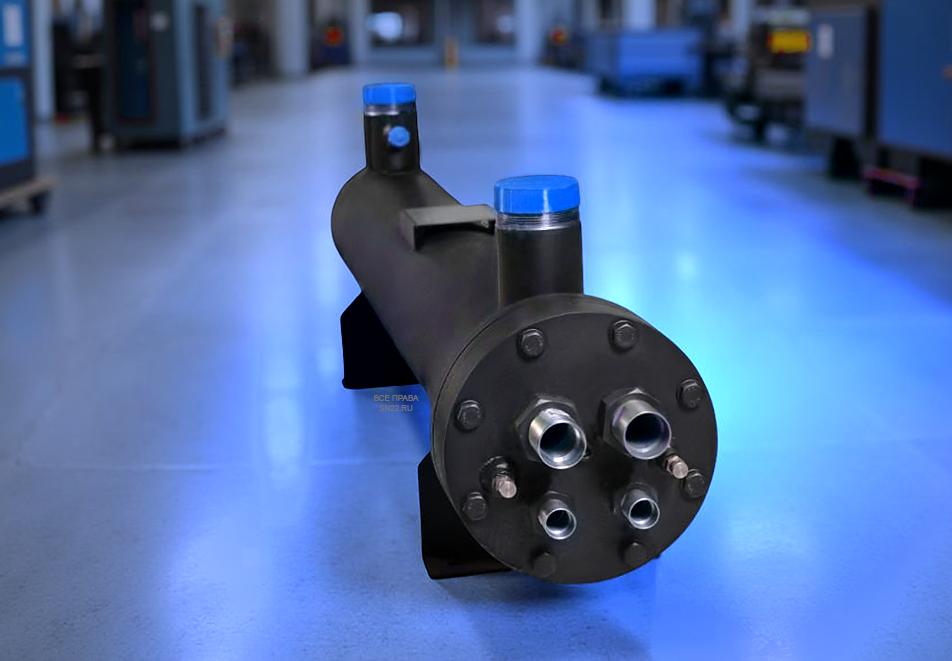

Альтернатива пайке — коаксиальный (труба в трубе) конденсатор или старая школа кожухотрубник. Для бытовых ТН до 30 кВт это уже архаика — кожухотрубник занимает в 4-6 раз больше места. Для промышленных ТН свыше 100 кВт, аммиачных, на грязных контурах — кожухотрубник возвращается в игру, потому что разборный.

Фреоны 2026: R32, R290, R454B, что выбирать

Фреон — рабочее тело цикла. От его свойств зависит и COP, и стоимость, и пожаробезопасность системы. Поправки к Монреальскому протоколу и Кигалийская поправка к 2026 году вывели из новых разработок R410A (GWP 2088), и рынок разделился на три направления.

R32 (CH2F2, дифторметан). GWP = 675, мягко горючий класс A2L. На сегодня — самый массовый фреон в ТН воздух-вода: подавляющее большинство брендов Daikin, Mitsubishi, Hitachi, LG, Samsung, Panasonic, отечественные сборки на корейских компрессорах. COP в среднем на 5-8% выше R410A при той же мощности. Заправка 1,5-3,5 кг на машину 12 кВт. Цена сервиса доступная, баллоны есть везде.

R290 (пропан, C3H8). GWP = 3 (фактически зелёный), класс A3 — горючий. Природный хладагент, термодинамика лучше всех «синтетиков». Минусы: ограничение заправки 4-5 кг на наружный блок (нельзя ставить во встроенных помещениях без вентиляции), сертификация инсталляторов. Плюс: COP на 10-15% выше R32, рабочие температуры подачи воды до 75 °C без падения эффективности (для замены газового котла на радиаторной системе — лучший вариант). Активно продвигают Viessmann, Vaillant, Bosch, Daikin Altherma 3 R, Stiebel Eltron.

R454B, R32+R125 смеси (R452B). Промежуточные варианты GWP 466 (R454B), A2L. Carrier, Trane, частично Mitsubishi в коммерческих ТН.

R1234ze, R1234yf. HFO-олефины, GWP <5. Применяются в промышленных тепловых насосах (Mayekawa, Friotherm, GEA), бытовых пока нет — дорогие.

Буферная ёмкость и обвязка

Это место, где экономят чаще всего — и где это даёт самый болезненный откат. Тепловой насос воздух-вода с инверторным компрессором плохо переносит:

• Короткие тактование (включение менее чем на 8-10 минут)
• Резкое падение расхода теплоносителя (например, термоголовки на радиаторах закрылись разом)
• Цикл оттайки без накопителя тепла

Решение всех трёх проблем — буферная ёмкость 30-50 литров на каждый кВт номинальной мощности ТН. Для машины 12 кВт — буфер 400-600 л. Подключается параллельно (гидравлическая стрелка) или последовательно (буфер в подаче). Современный паттерн — гидрострелка-буфер объёмом 50-100 л + отдельный буфер 200-300 л на отопление + бойлер ГВС 250-300 л.

Циркуляционные насосы — два контура: первичный (между ТН и буфером) с расходом по фреонной номинации (обычно 1,8-2,5 м³/ч на 12 кВт при ΔT=5 °C) и вторичный (буфер → коллекторы пола/радиаторы) с расходом по нагрузке потребителей. Подбирать насосы обязательно с инверторным управлением — фиксированная скорость даёт перерасход электроэнергии 30-50%. Технический разбор подбора — в материале циркуляционный насос для отопления.

Антифриз или вода? При установке ТН в зоне с возможным длительным отключением электричества (более 8 часов при наружных −20…−30 °C) и без аварийного питания — обязательно гликолевый раствор 30-40% по объёму, иначе разморозка наружника и трубопроводов. Гликоль снижает теплоёмкость на 7-12% и поднимает гидросопротивление на 15-25% — это закладывается в подбор насоса. Антифриз должен быть пропилен-гликолевый с ингибиторами коррозии, ресурс 5-7 лет.

ГВС в системе с тепловым насосом

ГВС от ТН — отдельная задача. Тёплый пол работает с водой 30-40 °C, ГВС требует минимум 55 °C в баке (профилактика легионеллёза по СанПиН 2.1.4.2496-09). Существует три рабочие схемы.

Схема 1. Бойлер косвенного нагрева с серпантином. Бак 250-400 л с встроенным спиральным теплообменником из нержавейки или меди, площадь 3,5-6 м². ТН переключается режимом «отопление → ГВС» с подачей 55-60 °C. Минусы: при нагреве ГВС отопление пауза, COP в режиме ГВС 2,5-3,2. Плюсы: проще и дешевле всех схем.

Схема 2. Внешний паяный теплообменник + бойлер. Накопительный бак без внутреннего серпантина, нагрев через внешний BPHE Alfa Laval CB30 или Sondex SH30 в режиме «свежая вода». Плюс: больше тепловая мощность ГВС, можно греть проточно. Минус: сложнее обвязка, нужен дополнительный циркуляционный насос.

Схема 3. Прямой нагрев в баке-аккумуляторе (combi). Один большой бак 500-800 л с двумя отдельными секциями: верх — ГВС с проточным теплообменником, низ — буфер отопления. Современный паттерн для качественных ТН Stiebel Eltron WPL-A, Viessmann Vitocal 250-A. Дороже, но компактнее по сумме оборудования.

При жёсткой городской воде (московская — 4-7 мг-экв/л) бойлер ГВС или внешний теплообменник в 100% случаев требует AISI 316L и периодической промывки лимонной кислотой или СОЛВЕЙ DSC раз в 2-3 года. Подробнее про слабые места уплотнений и пайки — в обзоре уплотнения для теплообменников.

Бренды и модели 2026: что есть на рынке РФ

После 2022 года европейские и японские бренды формально ушли, но реально завозятся через параллельный импорт. Параллельно выросли китайские (Midea, Gree, Haier, TCL) и появились отечественные сборки (ТМ ТЭПЛОПРО, ИЖКОМ).

Цены — за наружный + внутренний блок без монтажа, обвязки и буферов. Под ключ с 400-литровым буфером, бойлером ГВС, насосами, гидрострелкой и пусконаладкой — добавляется 150-280 тыс. ₽.

На что смотреть при выборе помимо цены:

• Реальные характеристики по EN 14825 на воздух −7 °C, −10 °C, −15 °C — не маркетинговые «до −30». Многие бюджетные ТН пишут «−25», но фактический COP на −15 уже ниже 1,5 и машина потребляет больше, чем выдаёт
• Срок гарантии на компрессор — норма 5-7 лет, у премиум-сегмента 10. Меньше 3 лет — пропускайте
• Поставка запчастей в РФ — у параллельного импорта запчасть может идти 3-6 месяцев. Уточняйте у поставщика наличие компрессоров, ТРВ, плат на складе РФ
• Поддержка протоколов Modbus RTU / RS-485 или OpenTherm — нужны для интеграции в системы автоматизации дома и удалённый мониторинг
• Уровень шума наружника — должен быть не более 55-58 дБА на расстоянии 1 м в номинальном режиме. По СанПиН 1.2.3685-21 на ночь у границы участка не более 45 дБА

Типовые ошибки проектирования и монтажа

За 12 лет работы с тепловыми насосами в инжиниринге sn22.ru мы видели десятки типовых ошибок. Восемь главных:

1. Подбор «по площади» без расчёта теплопотерь. Купили ТН 16 кВт на дом 200 м² — оказался перегруз для теплоизоляции, машина тактует, COP сезонный 2,8 вместо 4,2. Или наоборот, 8 кВт на старый дом 150 м² с инфильтрацией — машина работает 24/7, не вытягивает в морозы, греется резервный ТЭН весь январь, счёт за электричество как у прямого отопления.

2. Высокая температура подачи без необходимости. Радиаторы 90/70 от старого котла — оставляют под ТН, не пересчитав по новому ΔT. Реальные радиаторы при 50/40 отдают примерно 40-50% от паспортной мощности, плюс при подаче 50 °C ТН работает с приемлемым COP. Решение — увеличить площадь радиаторов в 2-2,5 раза или ставить фанкойлы.

3. Отсутствие буфера или слишком маленький буфер. «У нас инверторный, буфер не нужен» — типичный аргумент монтажника. На практике буфер обязателен для нормальной работы оттайки и сглаживания нагрузки. Минимум — гидравлическая стрелка 50-100 л, лучше — 200-400 л.

4. Не учли расход теплоносителя через первичный контур. ТН требует строго определённый расход (например, 2,1 м³/ч для машины 12 кВт). При перекрытии любого радиатора расход на конденсаторе падает, ΔT растёт, срабатывает защита по высокому давлению, машина уходит в аварию. Решение — гидравлическая стрелка с независимыми контурами.

5. Конденсатор AISI 304 на ГВС с городской водой. Через 2-3 сезона — питтинг, протечки фреона в воду, замена конденсатора в сборе (60-150 тыс. ₽). Должен быть AISI 316L минимум, а на воде с Cl⁻ >100 мг/л — никель-паяный или титановый.

6. Игнор электронного ТРВ при ремонте. При замене конденсатора или вскрытии контура — обязательная промывка фреоновой системы азотом, замена осушителя, переподбор ТРВ или его перепрограммирование. На «авось залить и запустить» — компрессор летит за 2-6 месяцев из-за загрязнения и неправильного перегрева.

7. Неправильная установка наружного блока. На землю без подставки (зимой снег закрывает забор воздуха), под скатом крыши (с крыши падает снежная глыба на корпус), вплотную к стене (нарушено циркуляция воздуха, КПД падает). Норма — на железобетонной плите 800×800 мм, подъём над землёй 400-600 мм, расстояние от стены ≥ 400 мм, свободное пространство по фронту ≥ 1500 мм.

8. Нет защиты по электропитанию. ТН с инвертором чувствителен к скачкам напряжения и пропаданию фазы. На сельских ЛЭП без стабилизатора +/- УЗМ-51 / -16 серий ABB / Schneider — компрессор и плата живут 1-2 сезона. На прямых трёхфазных вводах в коттеджных посёлках, где соседи качают сваркой и тепловыми пушками — обязательно ИБП с двойным преобразованием минимум 1 кВА или сетевой фильтр промышленного класса.

Экономика: окупаемость и эксплуатация

Считаем по типовому коттеджу 200 м² в МО, теплопотери 12 кВт на −25 °C, годовой расход тепла 25 МВт·ч (по ГВС + отопление).

Магистральный газ всегда дешевле в эксплуатации, но цена подключения в 2026 году в МО колеблется 250-700 тыс. ₽ за услугу газификации и оформление, что съедает разницу за 5-8 лет. Если газа на участке нет — ТН воздух-вода однозначно выгоднее электрокотла и дизеля. Окупаемость ТН относительно прямого электроотопления — 5-7 лет.

Эксплуатация:

• Ежегодное ТО: 12-25 тыс. ₽ (внешняя промывка ламелей, проверка давлений, дозаправка фреона при необходимости 50-150 г)
• Замена компрессора через 12-18 лет: 80-220 тыс. ₽ в зависимости от модели
• Замена ТРВ через 8-12 лет: 18-35 тыс. ₽
• Чистка/замена конденсатора BPHE при засорении (раз в 5-10 лет): 40-120 тыс. ₽ замена или 8-15 тыс. ₽ химпромывка

Часто задаваемые вопросы

Для подбора теплового насоса воздух-вода под ваш дом позвоните инженерам sn22.ru или отправьте параметры (площадь, тип утепления, регион, существующая система отопления, требования по ГВС, наличие 3-фазного ввода) — за 30 минут пришлём расчёт мощности с обоснованием бивалентной точки, выбор 2-3 моделей с реальным SCOP в климате региона, спецификацию буфера, насосов, конденсатора и обвязки, а также смету «под ключ».
