Теплообменник "труба в трубе"

Q: Чем «труба в трубе» лучше пластинчатого?

Лучше в вязких и загрязнённых средах, при высоких перепадах давления и требованиях к прочности/санитарии.

Q: Можно ли использовать пар как греющую среду?

Да, при соблюдении допустимых давлений/температур, с конденсатоотводом и компенсацией расширений.

Q: Какой материал выбрать для морской воды?

Титан или спецсплавы; 316L возможна при контроле хлоридов и температур.

Q: Какая фильтрация нужна на входе?

Сетчатый фильтр 0,5–1,0 мм, для волокон — корзинные фильтры.

Q: Как часто делать промывку?

Обычно раз в 6–12 месяцев по факту роста ΔP и падения температуры.

Q: Какие присоединения выбрать?

Фланцевые для больших расходов и паровых контуров; трёхзажимные — для пищевой и фармацевтики.

Q: Какой заложить запас по площади?

10–15% на загрязнение и пики; до 20% для грязных сред.

Q: Что критично при монтаже?

Ориентация противотока, компенсаторы, опоры, доступ к сервису и байпас для промывки.

Q: Как оценить потери давления заранее?

Используйте формулу ΔP ≈ f·(L/Dэкв)·(ρ·v²/2), держите скорости 0,6–1,5 м/с.

Q: Можно ли заменить секции без остановки линии?

При модульной компоновке и наличии байпаса — с коротким простоем.

«Труба в трубе» — надёжное решение для нагрева/охлаждения вязких, загрязнённых и санитарно-чувствительных сред. Ниже — конструкция, формулы, мини-расчёты, области применения и таблицы выбора.

Подберём теплообменник «труба в трубе» под ваши параметры

Расходы, температуры, допустимые потери давления — пришлите исходные, рассчитаем и предложим 2–3 варианта.

Позвонить 8 (804) 333-71-04 Получить смету Заказать расчёт Пластины и уплотнения

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Кожухотрубные теплообменники Пластины и уплотнения

Содержание:

Что такое «труба в трубе» и где применяется
Конструкция и принцип работы
Типы: многопоточный и двухтрубный
Расчёт: формулы и мини-пример
Подбор: какие данные нужны
Сферы применения и сценарии
Преимущества и ограничения
Сводные таблицы параметров
FAQ

Что такое «труба в трубе» и где применяется

Теплообменник типа «труба в трубе» решает задачи нагрева и охлаждения жидкостей и парожидкостных смесей. Используется в промышленности и в быту. В качестве рабочих сред выступают вода, жидкости, пар, холодильные рассолы.

Когда выбирать этот тип: высокая вязкость продукта, загрязнённые/волокнистые среды, санитарные требования (SIP/CIP), большие перепады давления, повышенная надёжность.

Конструкция и принцип работы

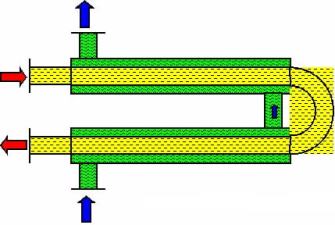

Направление потоков в теплообменнике типа труба в трубе — Противоток в коаксиальных трубах обеспечивает эффективную теплопередачу

Конструкция состоит из двух U-образных труб различного диаметра: внутренняя установлена в наружную. Участки последовательно соединяются «калачами», формируя два контура — по внутренней трубе и в межтрубном пространстве. Чаще применяют противоток (горячая и холодная среды движутся навстречу).

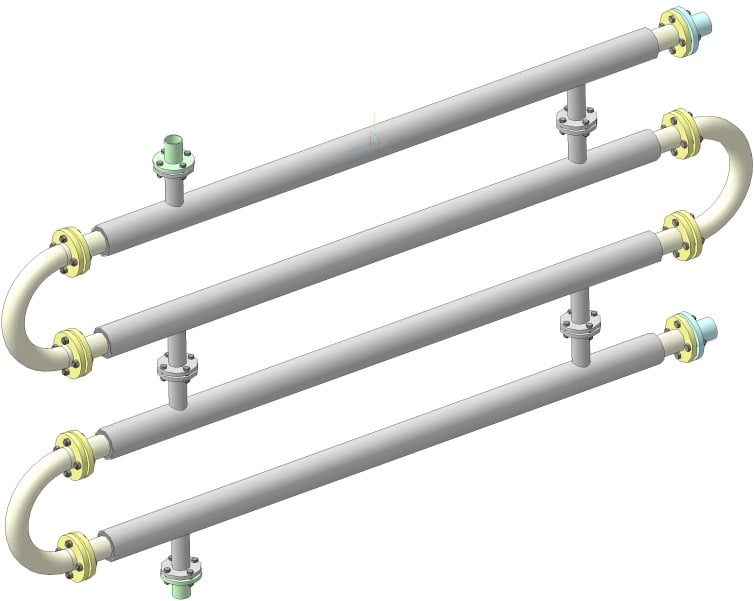

Конструкция теплообменника труба в трубе

Конструкция теплообменника труба в трубе для мобильных

Выпускаются исполнения со съёмными и приварными двойниками — выбор зависит от требуемой обслуживаемости и герметичности.

Типы: многопоточный и двухтрубный

Многопоточный теплообменник

По ряду признаков схож с кожухотрубным типа «U»: имеет несколько внутренних и наружных контуров, один конец трубного пучка подвижный, другой фиксирован. Удобен для загрязнённых сред — очистка и ремонт возможны без полной разборки линии.

Ограничение: допустимая разница температур «вход–выход» обычно не более ~150 °C.

Двухтрубный теплообменник

Выпускается по ГОСТ 9930-78, подходит для компактного монтажа (ориентир — площади установки до ~100 м²). Высокие скорости в каналах уменьшают накипеобразование и повышают теплопередачу, но конструкция более громоздкая, чем у пластинчатых.

Расчёт: формулы и мини-пример

Тепловой баланс: Q = m·c·ΔT.

Площадь теплообмена: A = Q / (U · ΔT_lm), где ΔT_lm — логарифмический средний перепад температур.

Оценка потерь давления: ΔP ≈ f · (L/D_экв) · (ρ·v²/2).

Мини-пример: Нагреть 5 м³/ч воды 15→60 °C греющей 80 °C.

Q = (5000/3600)·4,18·(60−15) ≈ 262 кВт.
ΔT_lm (противоток, оценочно) ≈ 20–22 °C.
Если U = 1200 Вт/м²·К (вода/вода, «труба в трубе») → A ≈ 262000/(1200·21) ≈ 10,4 м².

Фактический U зависит от материалов, скорости и чистоты каналов.

Подбор: какие данные нужны

Для корректного подбора укажите:

гидравлику: расходы (м³/ч), допустимые ΔP по обоим контурам;
температуры: вход/выход по греющей и нагреваемой среде (график t°);
среды: состав, вязкость, наличие механических примесей, санитарные требования;
ограничения: материалы (сталь 316L/титан), габариты, присоединения, условия CIP;
тепловая нагрузка и допустимые теплопотери.

Сферы применения и сценарии

Нефтепереработка и добыча: охлаждение нефти/газа, высокая загрязнённость, устойчивость к ΔP.
ЖКХ: бытовое отопление и ГВС при повышенных требованиях к прочности.
Пищевая/фарма: пастеризация растворов и продуктов, санитарная обработка SIP/CIP.

Практический кейс (пищепром): сироп 1500–3000 мПа·с, 3 м³/ч, 20→70 °C — «труба в трубе» обеспечивает приемлемые ΔP и удобство санитарной обработки; пластинчатый потребовал бы жёсткой фильтрации и рисков засоров.

Преимущества и ограничения

Плюсы

Надёжность и долгий срок службы;
Высокая турбулентность, хорошая теплопередача для вязких сред;
Простая сервисная логика, ремонт без полной разборки линии;
Работа с жидкими и паровыми средами, стойкость к гидроударам.

Минусы

Габариты и масса выше, чем у пластинчатых решений;
Ограничение по ΔT (для ряда исполнений до ~150 °C);
Часто выше CAPEX при чистых средах по сравнению с пластинчатыми.

Сводные таблицы параметров

Критерий	«Труба в трубе»	Пластинчатый (для сравнения)	Типовые диапазоны/настройки	Лайфхак
Коэф. теплопередачи U	800–1500 Вт/м²·К	2000–6000 Вт/м²·К	Увеличивайте скорость до турбулентности	Для вязких сред держите v выше 0,6–1,0 м/с
Давление/гидроудары	Высокая стойкость	Средняя/высокая*	*зависит от исполнения	Ставьте демпферы на насосах
Загрязнённость	Хорошая толерантность	Нужна фильтрация	Сетка 0,5–1 мм снижает риск засоров	Обязателен грязевик перед аппаратом
Сервис	Чистка секций без полной разборки	CIP/разборка пакета	Плановая промывка 6–12 мес	Мониторьте рост ΔP ежемесячно
Материалы	304/316L, титан	304/316L, титан	Выбор по среде (Cl⁻, pH, t°)	Морская вода → титан
