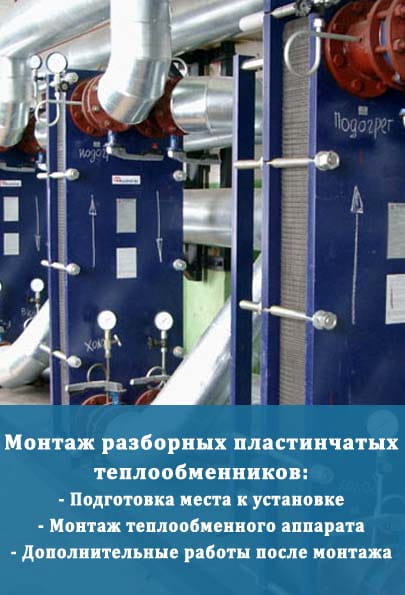

Монтаж теплообменника

Q: Как испытать узел после монтажа?

Гидроиспытание 1,5·Pраб с актом, затем промывка и контроль Δp/температур.

Q: Как понять направление потоков?

Ориентируйтесь на паспорт и стрелки потока — нужен противоток. Маркируйте вход/выход.

Q: Нужна ли автоматика?

Да, для стабильной температуры: трёхходовой клапан с датчиком на выходе вторичного контура.

Правильный монтаж теплообменника — это безопасность, ресурс и фактическая эффективность. Ниже — пошаговый чек-лист: от подготовки площадки и обвязки до испытаний и ввода в эксплуатацию, с примерами и таблицами.

Смонтируем теплообменник «под ключ»

Подберём схему обвязки, арматуру и автоматику, выполним монтаж и пусконаладку с актами испытаний. Работаем по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Нужен расчёт ПТО Пластины и уплотнения

Ответ в течение 15–60 минут • Инженерный контроль и гарантия.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Изображения
Подготовка места
Монтаж и выверка
Обвязка: схема и арматура
Полезные расчёты (микро-примеры)
Испытания, промывка и пуск
Безопасность и типовые ошибки
Кейсы: коттедж, ИТП, производство
FAQ

Подготовка места

Монтаж начинается с оценки площадки и коммуникаций. Требуется жёсткое основание, доступ для сервиса и безопасная зона.

Параметр	Рекомендуемое значение/диапазон	Что проверить	Рекомендация	Лайфхак
Несущая способность пола	≥ 500–1000 кг/м² (в зависимости от массы аппарата)	Вес ПТО «пустой/заполненный» + масса труб/арматуры	Анкерные болты/рамы, распределительные плиты	Ставьте виброопоры — уменьшают шум и микротечи
Свободные зоны	Сбоку ≥ 1–2 м; спереди/сзади — для выкатки плиты	Возможность демонтажа пакета/труб	Ориентируйте шпильки в сторону сервисного прохода	Разметьте зону лентой — меньше рисков удара техникой
Электрооборудование рядом	Отступ ≥ 5 м	Наличие трансформаторов/электромоторов	Экран/перенос коммуникаций	Отдельный лоток для силовых/сигнальных линий
Дренаж	Лоток/трап под аппаратом	Уклон пола, доступ к канализации	Ставьте отстойник/грязесборник	Прозрачные вставки на дренаж — виден шлам

Монтаж и выверка

Осмотрите аппарат: отсутствие деформаций, целостность уплотнений, шпильки затянуты по паспорту (контрольная длина пакета).
Установите на ровное основание, проверьте вертикаль/параллельность плит (щуп/уровень).
Подключение патрубков через гибкие вставки/компенсаторы для снятия усилий от труб.
Неиспользуемые порты заглушите, рабочие — теплоизолируйте.

Подсказка: усилия от труб не должны «тащить» аппарат. Если труба «жёсткая» — ставьте подпорки/скользящие опоры.

Обвязка: схема и арматура

Ниже — базовый состав узла обвязки для пластинчатого или кожухотрубного ТО. Схема зависит от задачи (ГВС/отопление/технология), но логика одинакова.

Узел/элемент	Назначение	Диапазон/настройка	Примечание	Лайфхак
Грязевик/фильтр	Защита каналов от шлама	Ячейка 0,5–1,0 мм	Смотровая пробка для промывки	Поставьте перед обоими контурами
Запорные клапаны	Отсечение/сервис	Полный проход	С ручками с фиксацией	Маркируйте направления потока стрелками
Балансировочный клапан	Уставка расхода	По расчёту (паспорт Δp)	С измерительными ниппелями	Задайте расход под «максимум нагрузки»
Трёхходовой регулятор	Регулирование температуры	ПИД/термостат	Датчик — на выходе вторичного	Резерв питания для привода
Обратный клапан	Исключить переток	По диаметру линии	Перед насосом/после узла	Пружинные — компактнее
Компенсатор	Снять терморасширение	Осевой/угловой	С учётом ΔL труб	Ставьте парами с направляющими

Полезные расчёты (микро-примеры)

1) Терморасширение труб

Формула: ΔL = α · L · ΔT, где α (сталь) ≈ 12×10⁻⁶ 1/°C.

Пример: L=15 м, ΔT=60 °C → ΔL=12e-6×15×60=0,0108 м ≈ 10,8 мм. Заложите компенсатор/скользящие опоры.

2) Испытательное давление

P_test = 1,5 · P_раб.

Пример: P_раб=10 бар → P_test=15 бар. Держим 10–30 мин, падение ≤ 0,1 бар.

3) Оценка нагрузки на пол

G ≈ (m_апп + ρ·V) · g.

Пример: 180 кг + (1000 кг/м³×0,18 м³)=360 кг → G≈360×9,81 ≈ 3,53 кН. Проверьте несущую способность.

4) NPSH (для насосов в узле)

Проверяйте, что NPSH_a ≥ NPSH_r + 0,5 м. Иначе кавитация и шум.

Испытания, промывка и пуск

Гидроиспытание узла до 1,5 P_раб с актом.
Промывка контура (механическая/химическая при необходимости) до прозрачности/нормы pH.
Настройка автоматики: уставки температур, балансировочные клапаны, проверка реверса (если есть).
Изоляция патрубков и корпуса, маркировка стрелками потока.
Контроль после 24–48 ч: подтяжка фланцев, проверка протечек и Δp.

Безопасность и типовые ошибки

Ошибка	Риск	Как избежать	Лайфхак
Жёсткое подведение труб без компенсации	Срыв уплотнений, трещины	Гибкие вставки/компенсаторы	Проверяйте зазор при прогреве
Нет фильтра перед ПТО	Засорение каналов, падение КПД	Грязевик 0,5–1,0 мм	Сделайте байпас для промывки
Неправильное направление потоков	Потеря эффективности	Противоток, согласно паспорту	Маркируйте вход/выход
Отсутствие дренажа	Залив оборудования/пола	Трап/лоток под аппаратом	Отстойник перед канализацией

Кейсы: коттедж, ИТП, производство

Коттедж 25–50 кВт: ПТО на ГВС. Основание без фундамента, фильтр 0,5 мм, трёхходовой с датчиком на выходе, испытание 15 бар, изоляция патрубков. Время пуска — 1 день.
ИТП 0,8–1,2 МВт: Разборный ПТО. Компенсаторы на магистралях, балансировка расхода, акт промывки и гидроиспытаний. Контроль через 48 ч — потерь давления нет.
Производство (охладитель масла): Кожухотрубный. NBR-уплотнения в обвязке, обратные клапаны, датчики Δp. Промывка щелочью → вода. Снижение шумов и кавитации.
